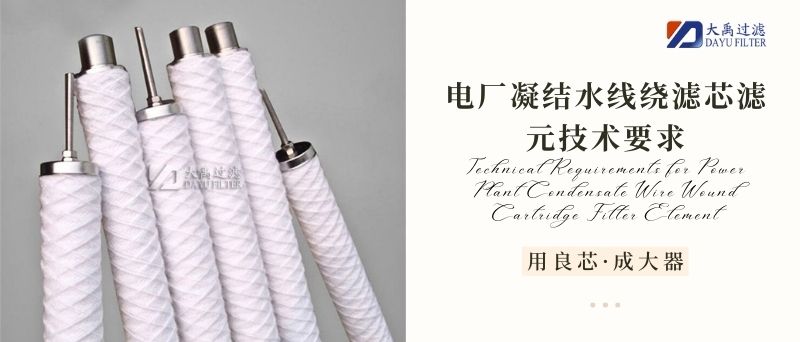

電廠凝結水線繞濾芯濾元技術要求

一，適用標準：《發電廠凝結水精處理用繞線式濾元驗收導則》DLT/1357-2014

二，生產工況

生產壓力：3.29 MPa

生產溫度：54-75℃

極限溫度:85℃

三、產品質量要求：

1、新鄉大禹生產的線繞濾芯表面清潔、平整，線繞間隙均勻，沒有亂線，只有一個接頭且妥善處理，沒有突起缺陷，端蓋保證完好無損。

2、線繞外徑滿足D=50±0.5mm的公差要求，濾芯軸線與端面垂直度偏差小于2mm；濾芯骨架厚度要求不低于0.9mm。

3、濾芯骨架應采用直縫焊接，焊縫應牢固、平整、美觀，沒有焊瘤、毛刺和飛邊，骨架毛面應面向繞線，骨架及其金屬零件材質為316L不銹鋼；

4、骨架上應有防止繞線滑動的凸臺，高度宜為0.3mm，見標準。骨架開孔率滿足或高于標準要求，開孔率高于標準時，不可降低骨架強度，小孔為 60°排列。金屬骨架不生銹，不對過濾產生二次污染。

5、纏繞濾芯線材需采用過濾效率高、精度高、不易脫落、結構強度高，強度、韌性高，在氣水沖擊反洗時不會斷絲，且可反洗的進口長纖維。線材質量需滿足如下要求：

（1）線密度：6280dt。

（2）線密度變異系數：0.23%。

（3）斷裂強度：1.5CN/dtex。

（4）斷裂強度變異系數：3.64%。

（5）斷裂伸長率：102.77%。

（6）斷裂伸長率變異系數：5.42%。

（7）沸水收縮率：8.0%。

（8）不穩定性：1.5%。

四、產品性能要求:

1、濾芯過濾精度：5μm，按DLT/1357-2014標準要求進行測試。

2、濾元通量：為8m3/（m2*h）--108m3/（m2*h）之間。

3、繞線有機物溶出量：70℃條件下，繞線有機物溶出量小于8μg/（g*h）。

4、結構完整性：符合DLT/1357-2014標準要求，初始冒泡壓力應大于800pa，群泡壓力與初始冒泡壓力差值應小于初始冒泡壓力的10%；

6、線繞濾芯使用壽命不低于5年。

五、產品檢驗要求

1、供應商按照DLT/1357-2014第5.2表4要求提供檢驗報告，提供西安熱工院或有資質的第三方檢測機構出具的過濾材質及主要性能指標檢測報告。

2、供應商提供繞線的進口原產地證明，并提供如下過濾材料的參數的檢驗報告：

線密度、線密度變異系數、斷裂強度、斷裂強度變異系數、斷裂伸長率、斷裂伸長率變異系數、沸水收縮率、不穩定性。
